一、什么是防護密閉套管?

防護密閉套管別稱:防護密閉穿墻套管、人防密閉套管。

它是一種主要用于管道穿過人防建筑墻體時,有效地保護管道,防止外界沖擊波及污染空氣對防空地下室造成破壞,又起到防護密閉作用的穿墻管。其主要功能是防止管道和墻壁漏水,并且保護管道和墻壁不受損壞。

防護密閉套管

二、防護密閉套管的分類

根據國家建筑標準圖集07FS02防空地下室給排水設施的安裝制造標準圖集要求,可將防護密閉套管分為A、B、C、D、E、F系列。

1、A型防護密閉套管主要由鋼套管和止水翼環制成,防護密閉套管和翼環直接焊接,焊接采用手工電弧焊,焊條型號E4304,適用于穿鋼塑復合管的管道。

2、B型防護密閉套管主要由鋼套管、止水翼環和擋圈組成,鋼管和擋圈焊接后經鍍鋅處理,再施行與防護密閉套管安裝,焊接采用手工電弧焊,焊條型號E4304,適用于穿鋼管的管道。

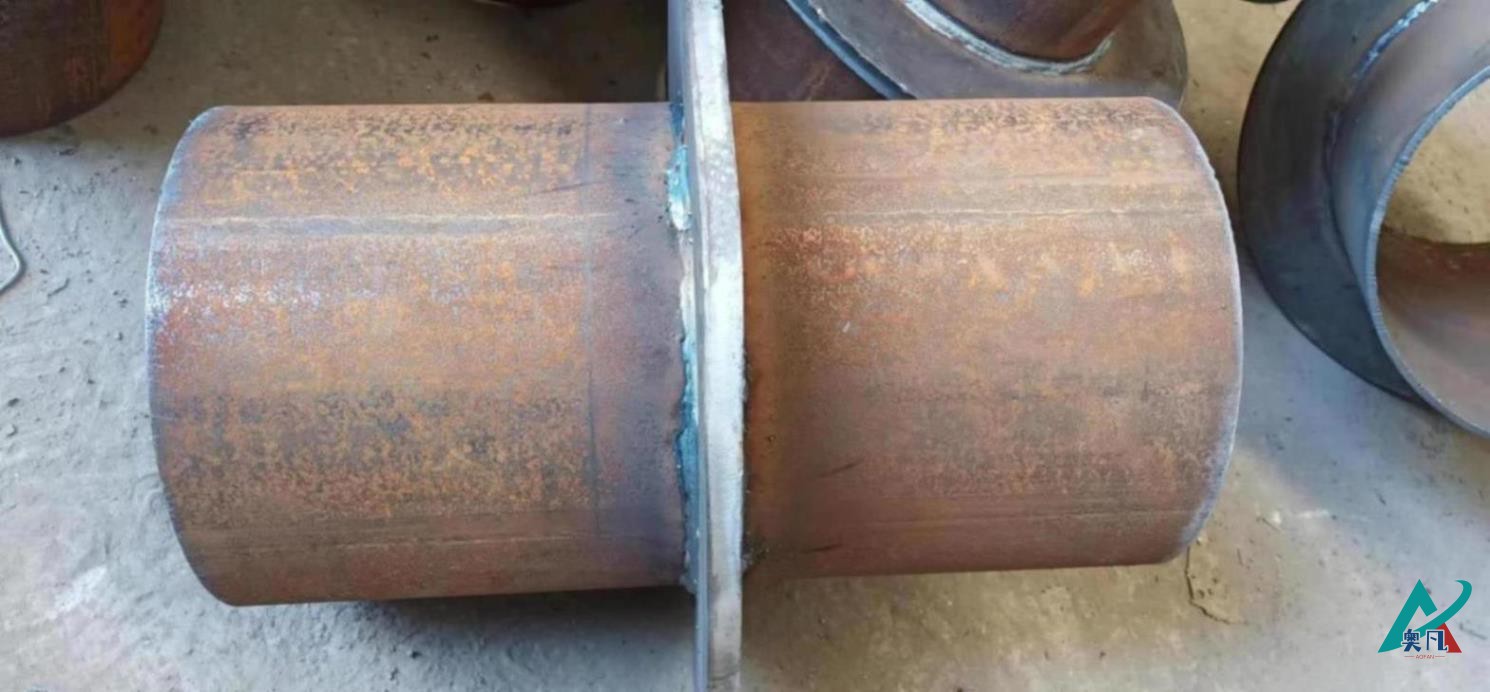

防護密閉套管A型/B型

3、C型防護密閉套管主要由鋼套管、止水翼環、一端擋板和固定法蘭組成,管道和填充材料施工完成后,再施行擋板和固定法蘭焊接,焊接采用手工電弧焊,焊條型號E4304,適用于穿鋼塑復合管的管道。

4、D型防護密閉套管主要由鋼套管、止水翼環、擋圈、一端擋板和固定法蘭組成,鋼管和擋圈焊接后,經鍍鋅處理,再施行與防護密閉套管安裝,填充材料施工完成后,施行擋板和固定法蘭焊接。焊接采用手工電弧焊,焊條型號E4304,適用于穿鋼管。

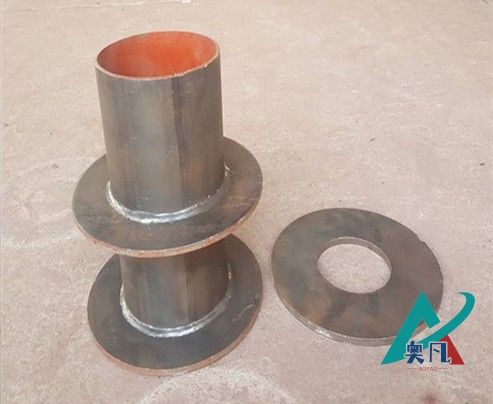

防護密閉套管C型/D型

5、E型防護密閉套管主要由鋼套管、止水翼環、固定法蘭和兩側擋板組成,管道和填充材料施工完成后,再實行擋板和固定法蘭焊接。焊接采用手工電弧焊,焊條型號E4304,適用于穿鋼塑復合管的管道。

6、F型防護密閉套管主要由鋼套管、止水翼環、擋圈、固定法蘭和兩側擋板組成,鋼管和擋圈焊接后,經熱鍍鋅處理后,再實行與防護密閉套管安裝。填充料施工完成后,再實行擋板和固定法蘭焊接。焊接采用手工電弧焊,焊條型號E4304,適用于穿鋼管的管道。

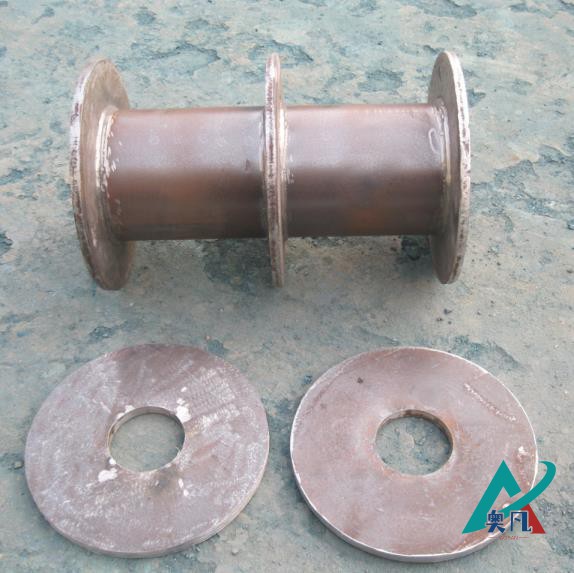

防護密閉套管E型/F型
