鋼管管道穿墻套管是一種常用的管道安裝裝置,用于將管道穿越墻體時提供保護和密封。為了確保安全性和有效性,鋼管管道穿墻套管的安裝需要符合一定的規范要求和新標準。近下來,小編將帶你了解鋼管管道穿墻套管的一些新的要求:

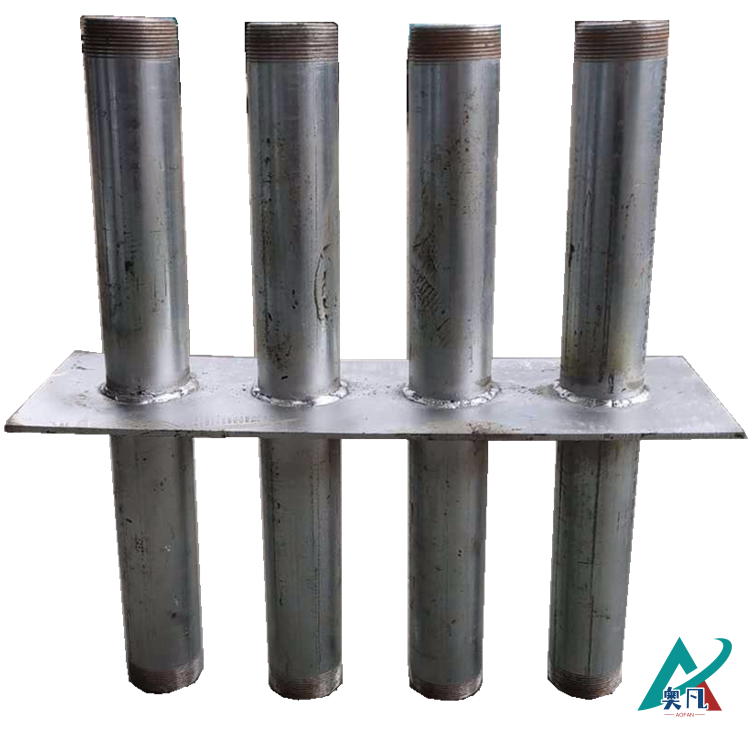

鋼管管道穿墻套管

1. 孔徑規范要求:

安裝穿墻套管時,孔徑的大小應比鋼管套管的嵌入部分大5mm以上。這樣能夠確保鋼管套管的良好嵌入,并有足夠的余地進行有效的固定和密封?；炷涟惭b板的厚度不得超過50mm,以確保鋼管穿墻套管與墻體的緊密連接。

2. 閉合磁路要求:

對于額定電流在1500A及以上的鋼管穿墻套管,當直接固定在鋼板上時,鋼管套管周圍不應形成閉合磁路。這是為了防止磁場集中和干擾其他設備的正常運行,確保電力系統的穩定性和安全性。

3. 鋼管管道穿墻套管安裝方向要求:

鋼管穿墻套管的安裝方向也有一定的規范要求。垂直安裝時,鋼管套管的管口應朝上,而在水平安裝時,法蘭應朝外。這樣可以確保鋼管套管與管道之間的連接緊密,并避免液體或氣體的泄漏。

4. 鋼管管道穿墻套管金屬夾板要求:

對于600A及以上母線穿墻套管端部的金屬夾板,應采用非磁性材料,并與母線之間有金屬相連。金屬夾板應穩固地連接在一起,厚度不應小于3mm。當母線由兩片或更多片組成時,母線本身也應進行固定,以確保連接的**性和安全性。

鋼管管道穿墻套管的安裝需要符合一定的規范要求和新標準。包括孔徑的大小、閉合磁路的避免、安裝方向的正確性以及金屬夾板的選擇與固定等方面。
