防水套管厚度規范圖集對于選擇和安裝防水套管來說是非常重要的參考資料。奧凡環保科技將詳細介紹防水套管厚度規范圖集的內容,以及其中的主要參數和規格含義。

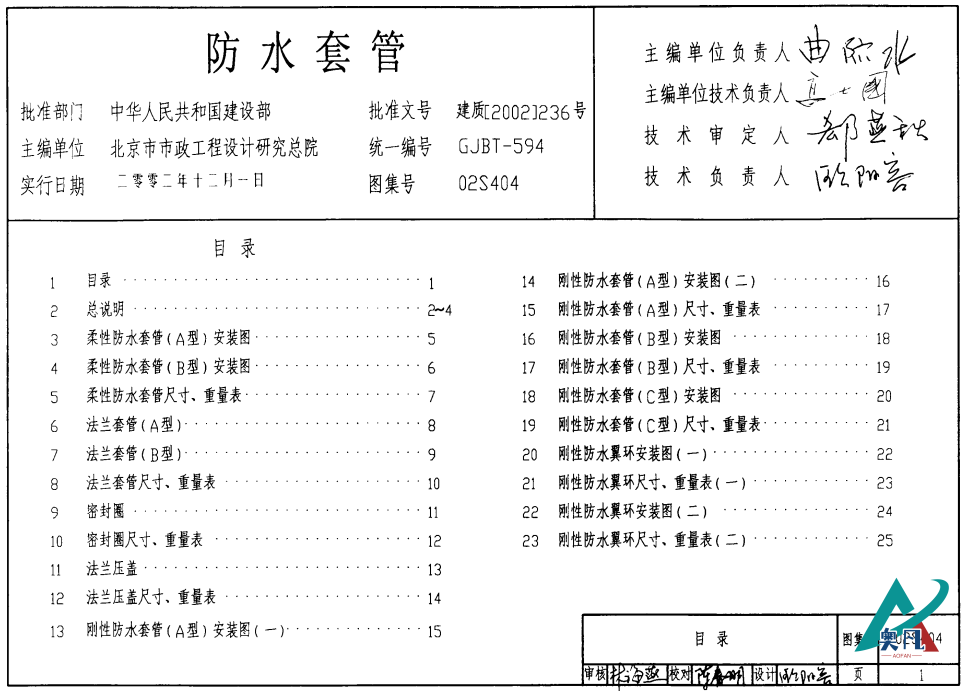

02S404防水套管目錄

防水套管圖集清晰地呈現了每種規格防水套管的關鍵參數,如管路直徑、內徑、法蘭盤直徑、薄厚、密封環直徑、平墊圈內徑以及法蘭盤離合器壓盤的直徑和直徑等。這些參數可以幫助用戶準確選擇所需的規格。

以02S404柔性防水套管圖集為例,其中的DN表示防水套管的型號規格,而D1則是防水套管的內徑,也是管路通過防水套管內部的直徑。這一規范明確了顧客選擇適合自己需求的規格的依據。

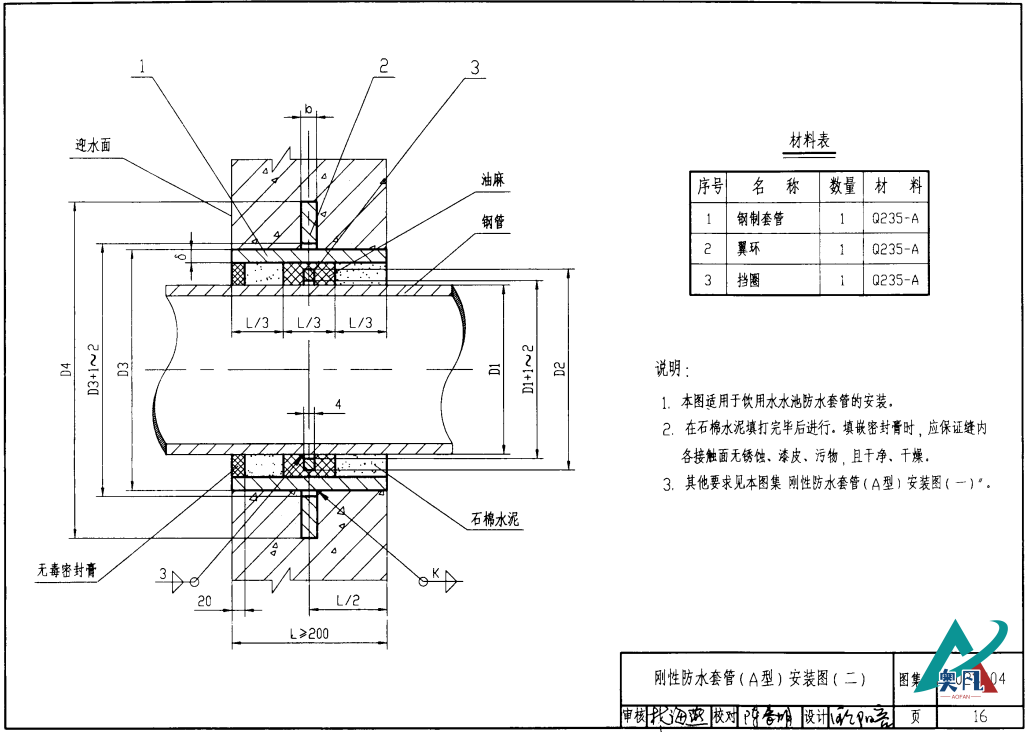

剛性防水套管A型安裝圖(二)

圖集中的D2表示商品防水套管的直徑,D3表示法蘭盤旋蓋的內徑,D4表示法蘭盤旋蓋上地腳螺栓孔的中心點間距,D5表示外界法蘭盤的直徑。

這些參數的明確說明和清晰圖示使用戶能夠更好地了解防水套管的尺寸和規格,確保選取合適的防水套管來滿足其具體需求。

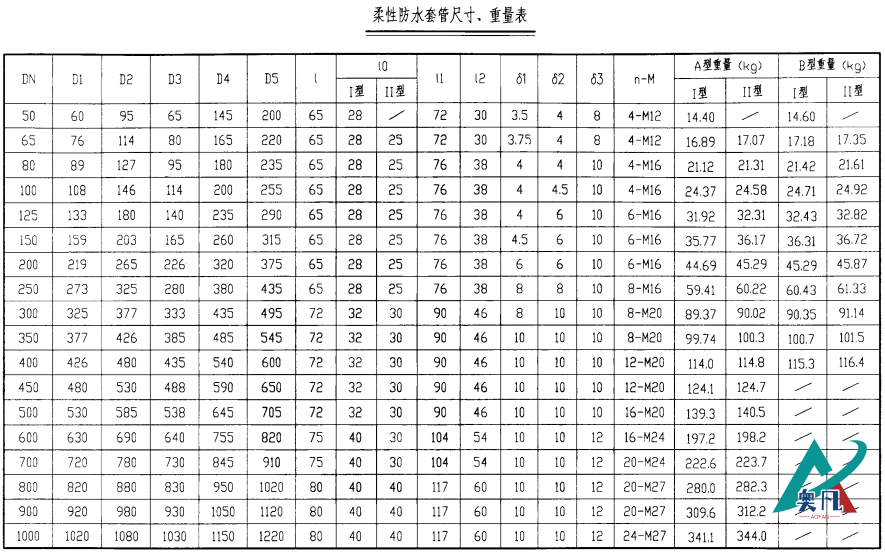

柔性防水套管尺寸重量表

在使用防水套管厚度規范圖集時,需要注意的幾點:

一,準確理解圖集中的參數含義。對每個參數和規格有清晰的理解有助于正確選擇和安裝防水套管。

二,仔細研究圖集中的圖示和說明。確保理解各個規格參數之間的關系,以便選擇適合自己的規格。

三,需要根據實際應用情況和要求進行合理選擇?？紤]到管路直徑、環境條件和工程需求等因素,選取適當?shù)姆浪坠芤?guī)格和厚度。

防水套管厚度規范圖集對于選擇和安裝防水套管至關重要。它清晰地展示了每種規格防水套管的主要參數和規格含義,通過準確的選擇和安裝確保電纜線路的安全和防水效果。在使用圖集時,應對參數含義進行準確理解,研究圖示和說明,并根據實際需求進行合理選擇。
