剛性防水套管規格口徑尺寸詳解表格是幫助用戶選擇合適的剛性防水套管的重要參考。今下來,小編Aofan將圍繞剛性防水套管的標準和各種規格尺寸展開詳細解析。

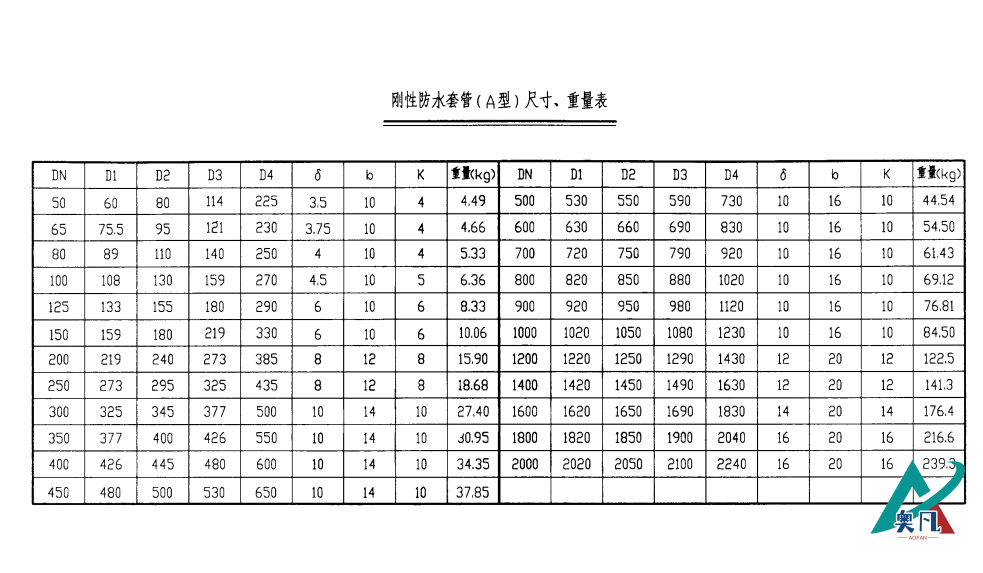

剛性防水套管尺寸、重量表

一、剛性防水套管和柔性防水套管的標準以02S404防水套管圖集為準。

這個圖集是剛性防水套管的行業標準,包含了各種規格和尺寸的剛性防水套管。根據該圖集,剛性防水套管的規格口徑尺寸種類繁多,從DN15到DN4000以上都有。這意味著幾乎可以根據需要選擇適合的規格。

二、常見的剛性防水套管規格口徑尺寸是DN50到DN300。

這個范圍內的口徑尺寸是較為常見的,滿足了大多數使用場景的需求。

在剛性防水套管的長度方面,較常見的是200mm。還有其他長度可選,如250mm、300mm、400mm等。用戶在選擇剛性防水套管長度時需要根據具體情況進行特殊注明。

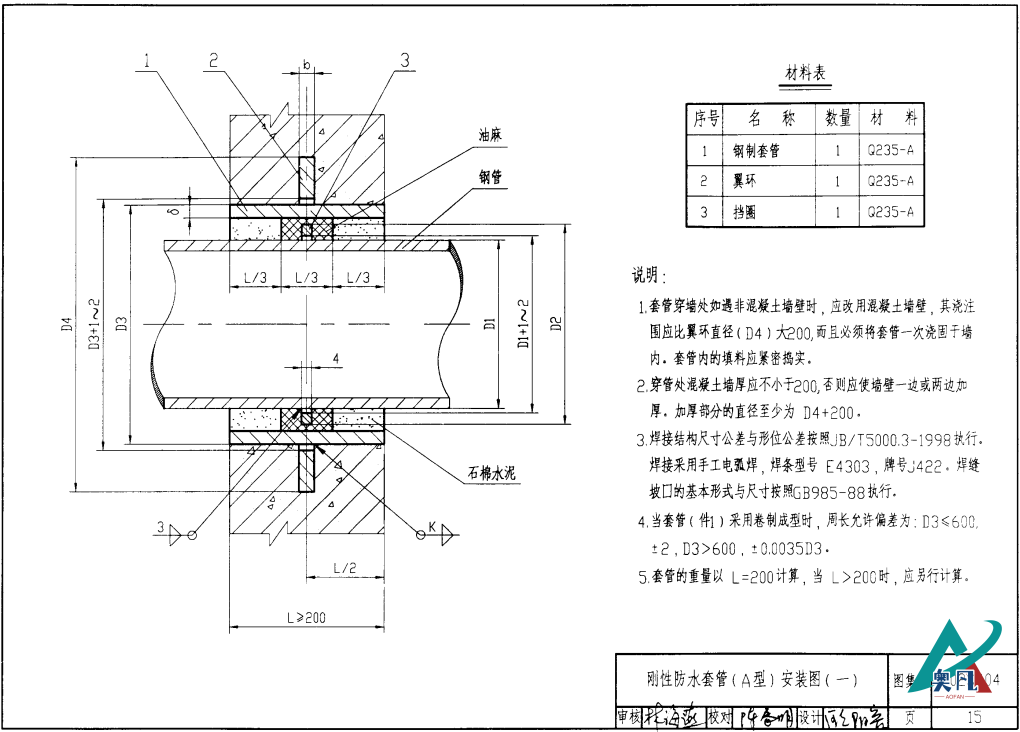

剛性防水套管A型安裝圖

剛性防水套管規格尺寸表上的各個參數有著特定的含義。特別注意,DN代表剛性防水套管的通徑,是防水套管內徑的標準表示。D1代表穿管外徑,即剛性防水套管和其他管道連接部分的外徑。D3代表防水套管管子的外徑,即整個剛性防水套管的外徑。D4代表環外徑,主要用于與其他配件的連接。L代表長度,即剛性防水套管的整體長度。b代表寬度,用于表示剛性防水套管蓋板的寬度。δ代表厚度,表示剛性防水套管壁的厚度。K代表填充物,用于填充防水套管與電纜之間的空隙。

剛性防水套管規格口徑尺寸詳解表格是選擇合適的剛性防水套管的重要參考。用戶在選擇時可以參考02S404防水套管圖集,并根據具體需求選擇合適的規格口徑尺寸。用戶還需考慮剛性防水套管的長度、壁厚等參數,確保選擇的套管能夠滿足所需的防水和保護要求。通過合理選擇剛性防水套管,可以提高電纜系統的安全**性,延長使用壽命。
