柔性防水套管由無縫鋼管、法蘭壓板、止水翼環、密封圈等部件組成,其作用是保護管道不受損壞;便于管道的安裝和維護;用于有水房的地方,還可以防止?jié)B水、流動和滴落到下層,防止交叉污染。柔性防水套管密封性能好,配套管道可在套管內自動滑動,主要用于人防、水池、管井等密封要求高的地方。

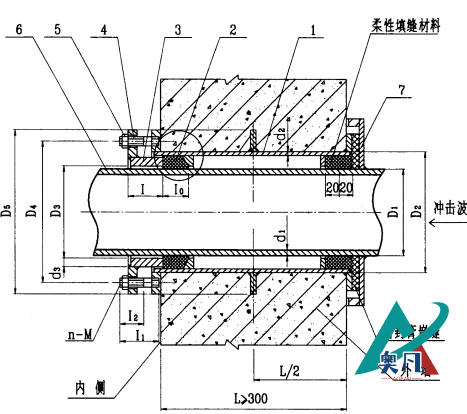

柔性密閉套管安裝圖

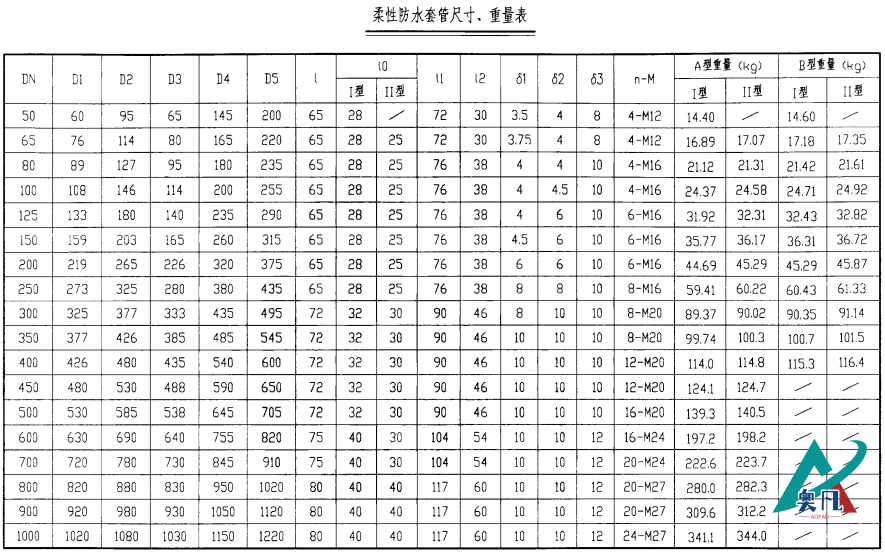

柔性防水套管尺寸重量表

一、防水套管標準與劃分

防水套管的生產廠家通常根據建筑科學研究所所開發的S312和02s404標準圖集來生產產品。根據02s404圖集的介紹,防水套管主要分為剛性防水套管和柔性防水套管。該圖集不僅詳細解釋了防水套管的結構,還對不同口徑防水套管的各項參數進行了明確的標準化規定。

二、防水套管規格參數解讀

1. DN——公稱通徑:指防水套管的公稱直徑,根據具體需求進行選擇。

2. D1——工作管道:指工作管道的直徑,需要根據實際情況進行測量。

3. D2——工作管道外徑:指工作管道的外徑,需根據實際情況進行測量。

4. D3——法蘭內徑:指法蘭的內徑,用于與其它設備或管道連接。

5. D4——對角螺柱中心距:是指連接防水套管的對角螺柱的中心之間的距離。

6. D5——法蘭外徑:指法蘭的外徑,與其它設備或管道連接時需要考慮。

7. L——法蘭長度:指法蘭的長度,根據具體需求進行設計。

8. l0——橡膠圈厚度:指橡膠圈的厚度,用于提高防水性能。

9. l1——螺柱長度:是指連接防水套管的螺柱的長度。

10. δ1——工作管道的厚度:是指工作管道的壁厚,需根據實際情況測量。

11. δ2——套管的厚度:指防水套管本身的厚度。

12. δ3——壓盤的厚度:是指連接防水套管的壓盤的厚度。

13. N——壓盤上的孔數:指壓盤上開設的孔洞數量。

14. M——螺釘?shù)闹睆?是指連接防水套管的螺釘?shù)闹睆健?/span>

三、選擇合適的柔性防水套管規格

選擇適合的柔性防水套管規格需要根據具體工程需求來進行。應根據工作管道的直徑、外徑等參數來選擇合適的防水套管規格。也需要考慮法蘭的尺寸、螺柱的長度和直徑等因素,以確保連接的穩固和防水性能的**性。

柔性防水套管在建筑工程中具有重要的防水功能。認識防水套管的規格參數,根據工程需求選擇合適的尺寸和長度,是確保防水效果的關鍵。
