人防通風套管圖集07FK02一P57是一套重要的技術圖集,其中包含了壓差測量管、增壓管和取樣管的布置示意圖。這些示意圖通過圖解的方式清晰展示了各種管道的布置方式和連接方法,為人防通風系統的設計和施工提供了重要的參考。小編奧凡將對07FK02一P57通風套管圖集中的壓差測量管、增壓管和取樣管布置示意圖進行詳細解析,并探討其在通風系統中的作用和應用。

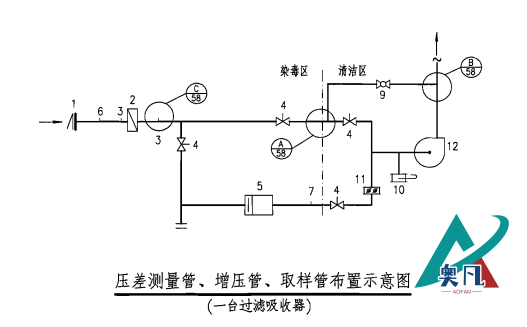

壓差測量管、增壓管、取樣管布置示意圖(一臺過濾吸收器)

壓差測量管，增壓管，取樣管布置示意圖解析

在人防通風系統中,壓差測量管的布置十分重要。壓差測量管示意圖能夠清晰展示了不同區域之間壓差測量管的布置方式和連接方法。通過圖示的測壓孔和連通管道,可直觀了解不同區域之間壓差測量管的連接方式和流動路徑。這對于準確測量不同區域之間的氣壓差異,評估通風系統的正常運行情況具有重要意義。合理布置和連接壓差測量管,可以幫助設計師和施工人員更好地掌握通風系統的實際狀況,及時調整通風設備,**室內空氣質量和舒適度。

增壓管在人防通風系統中起到關鍵的作用,用于增加氣流的壓力和速度,提高通風效果。通過人防通風套管圖集中的增壓管布置示意圖,可以清晰了解增壓管在通風系統中的位置和連接方式。增壓管通常與通風設備(如風機)的出口連接,通過提供額外的壓力來推動氣流在通風系統中的傳輸。合理布置和連接增壓管,可以提高通風系統的工作效率,改善室內空氣流通和排煙效果。

在人防通風系統中,取樣管的合理布置對于空氣質量的檢測和監測至關重要。通過人防通風套管圖集中的取樣管布置示意圖,可以清晰展示取樣管的進氣口位置、連接管道的布置方式。取樣管通常由進氣口、連接管道和采樣器組成。通過將取樣管布置在合適的位置,并連接到空氣采樣設備,可以方便地進行空氣質量檢測,及時發現和解決潛在的問題,保障人員的健康安全。

人防通風套管圖集07FK02一P57中的壓差測量管、增壓管和取樣管布置示意圖為通風系統的設計和施工提供了重要的參考。通過清晰的示意圖,設計師和施工人員可以直觀了解這些設備的布置方式和連接方法,從而確保通風系統的正常運行和空氣質量的保障。在人防工程和地下建筑設計中,合理布置和連接這些管道,能夠提高通風系統的效率,有效改善室內空氣流通和排煙效果,為人們創造一個更安全、舒適的環境。
