剛性防水翼環是管道防水材料部件,能夠有效保護管道連接處的密封性和防水性能。在管道工程中,正確選擇和安裝剛性防水翼環對于保護管道系統的安全和**運行至關重要。在02s404防水套管圖集中,剛性防水套管的防水翼環寬度并沒有明確規定,但我們可以通過計算來確定防水翼環的寬度。

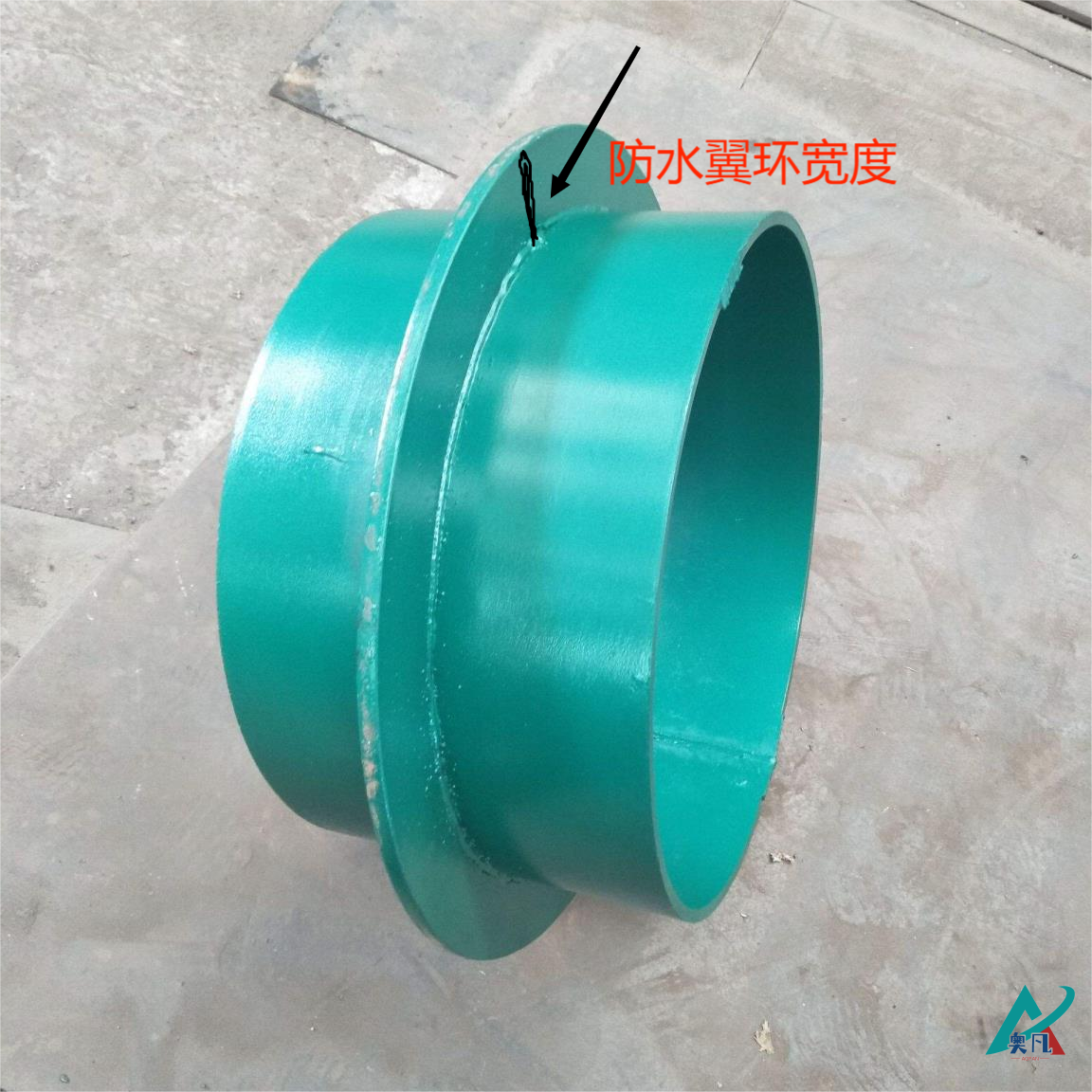

剛性防水套管的翼環寬度

以DN150剛性防水套管為例,先確定防水翼環的外徑(d4)和防水套管的外徑。根據圖集的數據,防水翼環外徑為330mm,防水套管外徑為219mm。然后,我們可以使用以下公式來計算防水翼環的寬度:

防水翼環寬度 = (防水翼環外徑 - 防水套管外徑) / 2

將具體數值代入公式計算,得到:

防水翼環寬度 = (330 - 219) / 2 = 55mm

因此,DN150剛性防水套管的防水翼環寬度為55mm。

在02s404防水套管圖集中,還有關于防水翼環厚度的標注。具體標注如下:

DN50-DN150防水翼環厚度為10mm

DN200-DN250防水翼環厚度為12mm

DN300-DN450防水翼環厚度為14mm

DN500-DN1000防水翼環厚度為16mm

DN1200-DN2000防水翼環厚度為20mm

奧凡環?？萍继貏e提醒，防水翼環厚度數據為理論數值,現實在施工中可能存在一定誤差。因此,在具體的工程中,還是根據現場情況進行測量和確定防水翼環的寬度和厚度,以**防水套管的安裝效果和質量。

剛性防水套管的防水翼環寬度是通過從防水翼環的外徑減去內徑再除以2來計算的。在02s404防水套管圖集中,還可以根據管道的規格和直徑,參考標注的防水翼環厚度范圍選擇適當?shù)囊憝h(huán)厚度。
