屋面防水套管做法圖集

屋面防水工作是建筑施工中的關鍵一環,尤其是涉及管道穿越屋面時防水套管的準確安裝與封堵更顯得至關重要。奧凡環保科技深知這一環節的重要性,我們?yōu)榇烁爬偨Y(jié)了屋面防水套管的標準工藝流程及施工要點,以確保屋面的防水效果和建筑的結構安全。

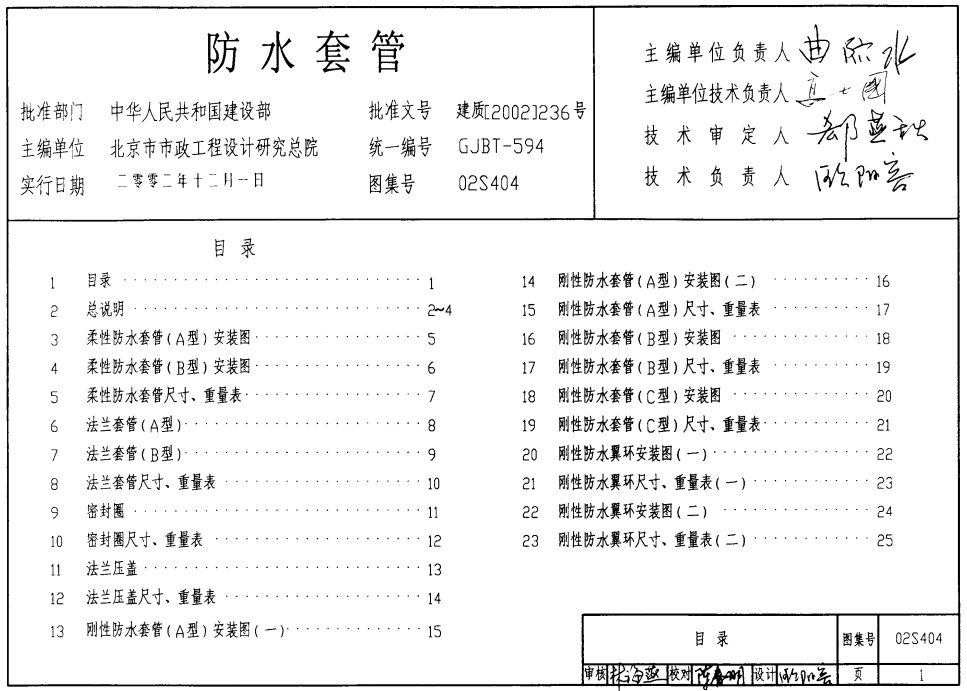

02S404防水套管圖集

一、工藝流程概述

防水套管的安裝和處理分為預留洞和預埋兩種做法,具體流程和做法如下:

(1)套管預留洞做法

適用于無水部位,主要包括以下步驟:

- 屋面防水套管制作:

按照管道規格及所穿樓板厚度切割套管。

- 放線定位:

**定位屋面防水套管位置。

- 預留洞口開挖:

確保洞口大小適宜。

- 管道與屋面防水套管安裝:

調整管道與屋面防水套管同心度。

- 屋面防水套管固定:

確定防水套管安裝牢固。

- 防水套管外封堵:

使用合適的封堵材料。

- 屋面套管內封堵:

**封堵嚴密無縫隙。

- 防水套管刷漆:

涂上防腐油漆增加耐久性。

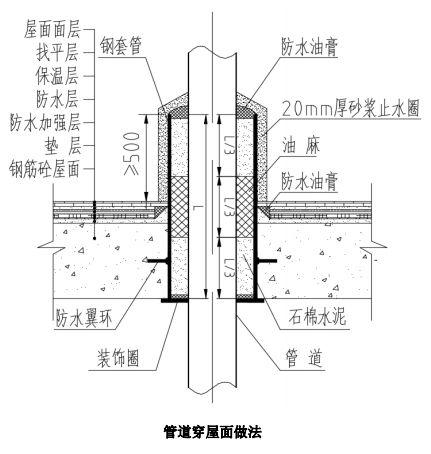

屋面防水套管做法

(2)套管預埋做法

適用于有水或無水部位,關鍵步驟如下:

- 屋面防水套管制作:

根據需求切割套管。

- 放線定位:

正確確定屋面防水套管位置。

- 防水套管預埋:

進行屋面防水套管預埋設置。

- 屋面防水套管清理:

清理屋面防水套管確保無雜物。

- 管道安裝:

安裝管道并調整。

- 屋面防水套管內封堵:

內部封堵要求細致。

- 屋面防水套管刷漆:

提升屋面防水套管防腐能力。

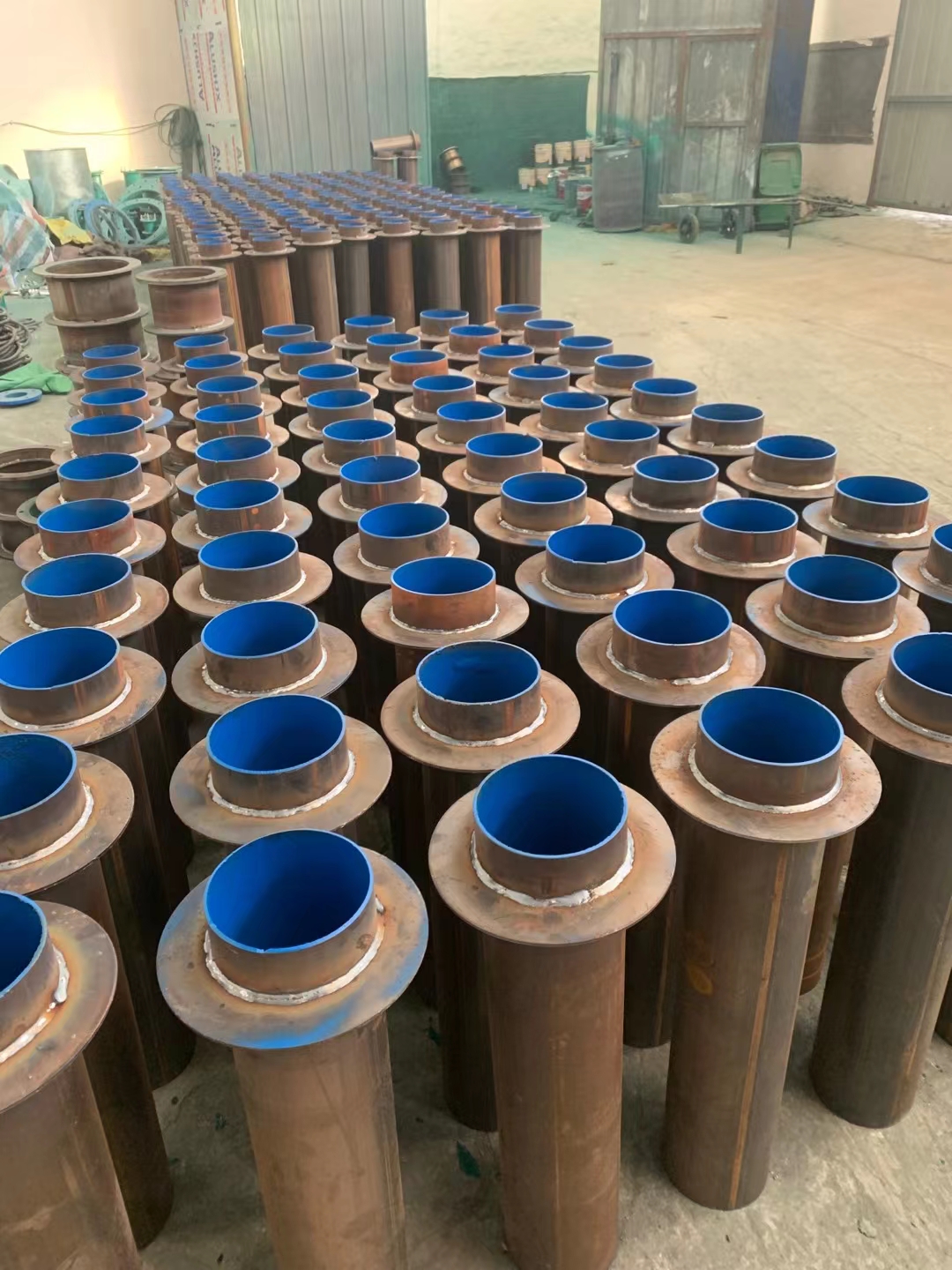

屋面專用剛性防水套管

二、施工要點詳解

有效的屋面防水不僅需要依靠嚴格的工藝流程,更依賴于施工過程中的細節處理。以下是奧凡環保科技總結的關鍵施工要點:

1.屋面防水套管制作與安裝

- 制作**無誤,根據不同屋面條件,屋面防水套管突出屋面的高度有所不同,有水屋面通常需要較高的突出高度。

- 確保防水套管與管道之間有適當?shù)拈g隙,通常為20～30mm。

- 確保屋面防水套管在無水屋面地面高出裝飾面層20mm,有水屋面則為50mm。

2.洞口預留與屋面防水套管預埋

- 采用圓形洞口,大小要比防水套管直徑大50mm～100mm。

- 使用吊線技術**定位套管的預埋位置。

3. 管道安裝

管道與屋面防水套管同心度調整至位,立管垂直度偏差控制在2mm/m以內。

4.屋面防水套管封堵

- 采用微膨脹細石混凝土進行套管外側封堵,**與樓板強度等級一致,分兩次封堵并進行水壓試驗。

- 防水套管與管道空隙采用石棉水泥嚴密封堵。

5.套管外觀處理

- 保持防水套管與管道空隙均勻,高度符合圖集規范標準并且一致,外露板面上套管刷上油漆提升其防腐性。

三、其他要求

- 裝飾圈的安裝用以提升美觀性。

- 使用阻火圈等附件增強系統的消防性能。

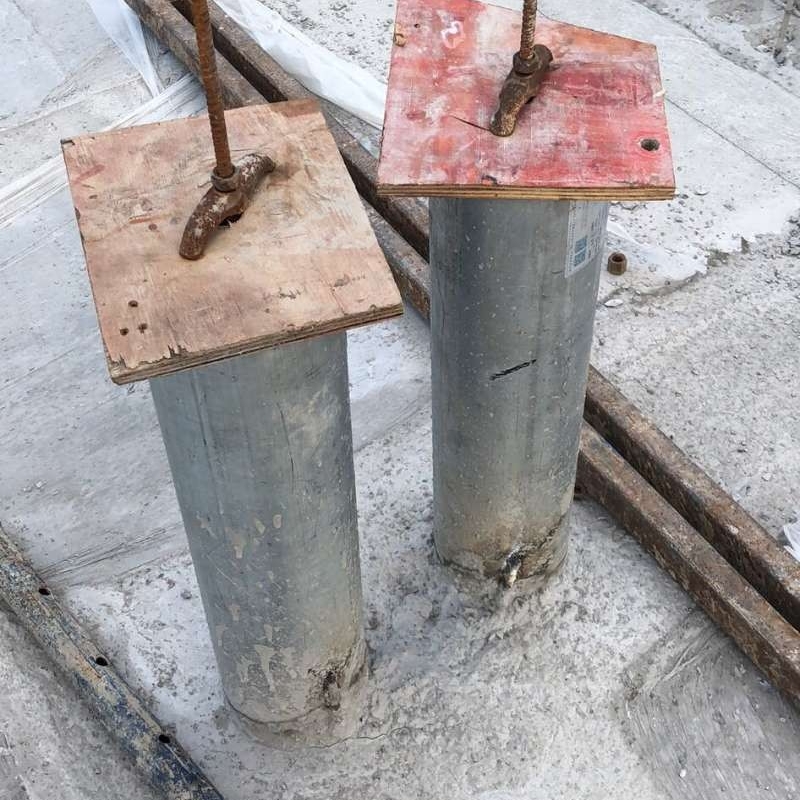

出屋面剛性防水套管預埋圖片

四、為什么選擇奧凡環?？萍?/span>

選擇奧凡環保科技,您不僅獲得了高質量的產品,還獲得了我們的專業服務和技術支持。我們的專業團隊有著豐富的防水工程經驗,并且始終關注著行業技術的*新進展,**您的工程符合*高的建筑標準。

本文提供的屋面防水套管做法圖集汲取了奧凡環?？萍钾S富的行業經驗和技術積累,為確保屋面防水工程的成功實施提供了詳實的指導和依據。歡迎廣大業內朋友及客戶關注并訪問我們的官方網站**更多資訊。我們也鼓勵您將本文轉發至更多社交平臺,再次感謝您的關注與支持!
