在建筑施工中,合適的防水套管的選用是確保管道穿越墻體或板材時防水效果達標的關鍵。防水套管分為剛性防水套管和柔性防水套管,它們都有自己的規格和適用場合。今天,我們就聚焦于如何根據圖集來確定防水套管的型號,這些知識點是由奧凡環?？萍脊镜膶?zhuān)家團隊集結而成。

防水套管

要確定使用何種型號的防水套管,我們首先需要參照官方發布的圖集標準。在此圖集中,會詳細概述各型號防水套管的所有必要參數,從而便于工程師按需選用。這些參數包括但不限于管子的外徑、內徑、法蘭外徑、厚度、密封圈外徑、擋圈內徑、法蘭壓蓋內外徑等。

以柔性防水套管為例,假設我們參考某圖集第7頁上的02S404套管表。DN記載的是防水套管的規格型號,其中D1標注的是可以穿過套管的管子外徑。這一參數是選擇套管型號時非常重要的依據。例如,對于DN200的套管,如果其D3參數(即密封圈外徑)是226mm,那么外徑超過226mm的管道就無法穿過這款DN200的柔性防水套管。

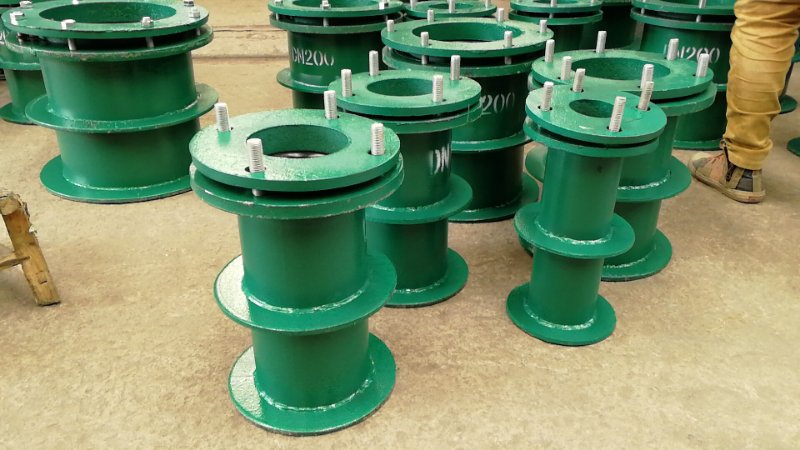

柔性防水套管

D4度量的則是法蘭壓蓋上的螺栓孔中心距。這個參數關乎安裝過程中螺栓的位置安排,至關重要。D5參數指出的是法蘭的外徑,也是施工中需要考慮的另一個關鍵尺寸。

為了舉一反三,在圖紙標注了需要穿過某水池上的外徑為219mm的鋼管的情況,根據D1參數的對應表,發現DN200的標注下方的219mm正匹配此需求,那么選取DN200的防水套管即為妥當。

D2記載的是柔性防水套管本身的外徑。以DN200柔性防水套管為例,如果其D2參數是265,意味著該套管是采用外徑為265mm的管子制造。而D3則顯示了法蘭壓蓋的內徑,代表了該柔性防水套管的*大可能內徑。

認識到這些參數的重要性后,就能夠確保在選購時依據實際工程需要來選擇合適的防水套管型號,而不是盲目選購,這對避免不必要的延誤和成本浪費至關重要。

奧凡環?？萍歼€倡導使用**的防水套管,這樣既可以延長建筑物的壽命,也能夠減少維護的需要。通過細致周到的設計和**的參數測算,我們的防水套管在眾多建筑工程中為客戶提供了令人滿意的長期防水解決方案。

強調重要的是,無論選擇哪種防水套管,始終要確保嚴格按照?qǐng)D集的指導進行安裝,這是保障防水效果的關鍵一環。

我們非常樂見您轉發本文、收藏和點擊下方鏈接以了解奧凡環?？萍几喈a(chǎn)品信息。如果您有更多關于防水套管的疑問或者需要技術支持,歡迎隨時與我們聯系。奧凡環?？萍枷Ｍ軌虺蔀槟?*的伙伴,共同構筑更安全**的建筑環境。
