人防區預留預埋電氣套管的一般要求包括:

1. 人防預留預埋的內容:人防區內各專業的預留預埋線管和電氣套管。

2. 在各人員出入口和連通口的防護密閉門門框墻、密閉門門框墻上,需要在平時預埋幾根備用管。這些備用管的管徑一般為65mm,管壁厚度不小于2.5mm,并且應使用熱鍍鋅鋼管。

3. 所有穿越人防區防護密閉隔墻、密閉隔墻及頂板的電氣管線,需要按照相關規定(如05SFD10圖集)進行防護密閉處理。明配管需要預留穿人防隔墻及頂板的密閉套管,密閉套管的做法也應詳細參考相關圖集(如05SFD10)。

4. 對于戰時需要使用的信號管、檢測管等穿防護墻的備用預留管,也需要進行相應的處理和預留。

5. 在制作防水套管時,應按照規定的工藝流程進行,包括材料的選擇、防水套管的加工等。使用的材料應符合設計要求,并具有出廠合格證。

6. 在進行電氣套管的預埋時,需要注意電氣套管的標高和定位尺寸的準確性,以符合設計要求。

7. 在人防主體澆筑混凝土后,不得再進行打洞或開槽操作。所有需要的洞口都應在澆筑前預留,并設置帶有密閉肋的電氣套管。

請注意,具體的施工要求和標準可能會根據不同的工程設計和當?shù)胤ㄒ?guī)而有所不同,因此在實際操作中應遵循相關的設計圖紙和規范要求。

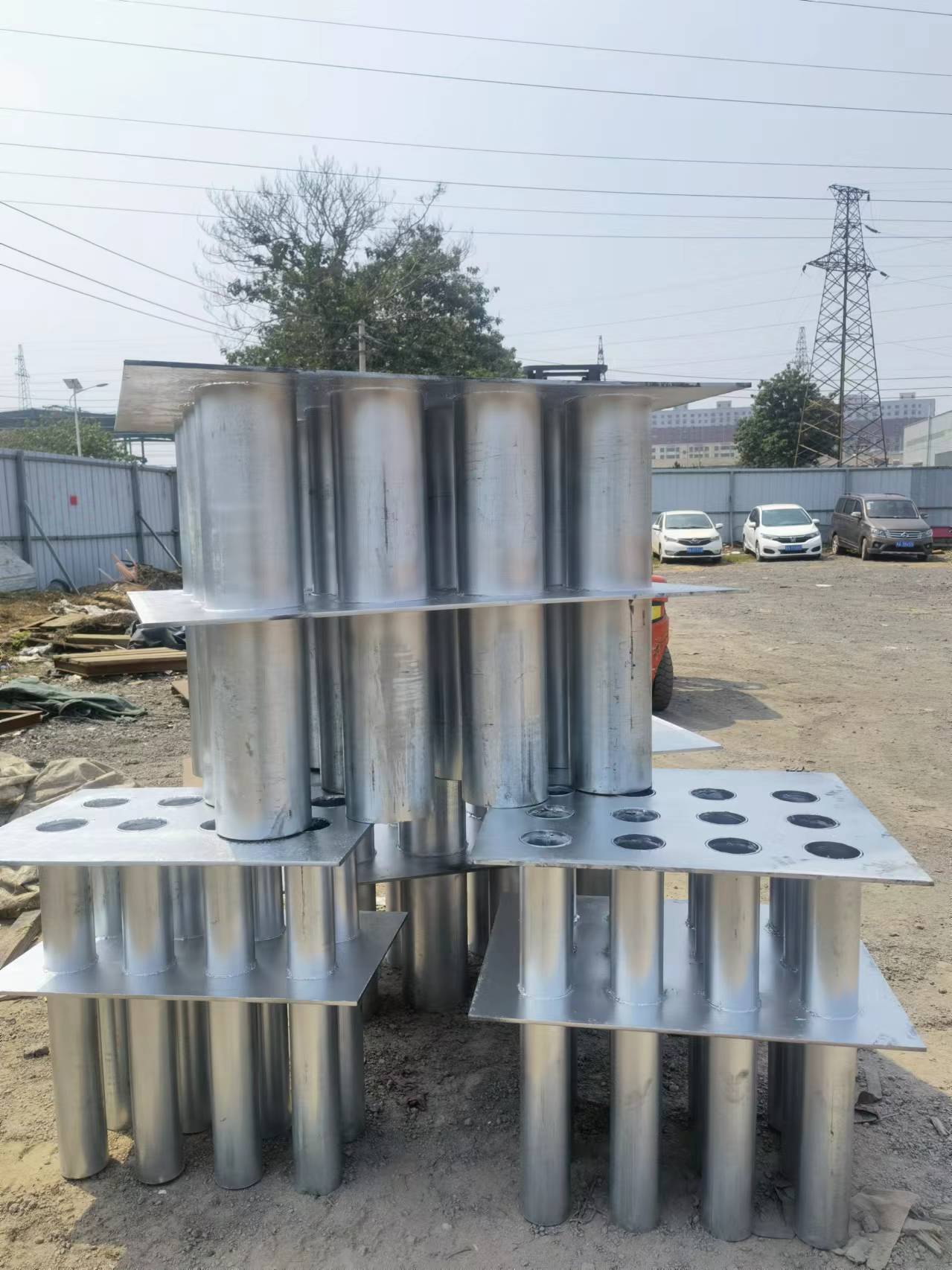

人防區預留預埋電氣套管圖片

參考資料:

[1] 人民防空地下室設計規范GB50038-2005（2023修訂版）

[2] 人防套管、短管及閥門安裝相關規范及條文解釋  20210507 - 百度文庫

[3] 電氣人防密閉套管預埋技術交底 - 百度文庫

[4] 人防工程套管預留預埋 - 百度文庫
