人防排風套管的預埋出墻長度通常需要根據工程設計要求和相關規范來確定。

1. 通風人防套管加工、預埋時,要注意管徑、預埋位置與設計要求一致,預埋到位后應用鋼筋將管與墻體鋼筋焊牢,以免混凝土澆搗時錯位,影響后續接管施工。

2. 需要出墻,出墻長度通風大于100mm,給排水大于40mm,電管宜30—50mm。

3. 對于穿過人防護結構給水引入管,排水出戶管、通氣管、供油管、消防給水管等的穿墻和樓板處,應預埋防護密閉套管。

4. 對于給水管,壓力排水管的密閉穿墻短管,其壁厚應大于3mm,密閉翼環應采用10-12mm的鋼板制作,翼高宜為30-50mm,密閉翼環與密閉穿墻短管的結合部位應滿焊。

5. 密閉穿墻短管兩端的固定法蘭應與墻面在同一平面上,密閉翼環應位于墻體厚度的中間,并與周圍結構鋼筋焊牢。

6. 密閉穿墻短管的軸線應與所在墻面垂直。

具體要求應以工程設計圖紙和相關規范為準,應根據工程的具體情況和相關規范的要求,選擇合適的人防排風套管預埋出墻長度。

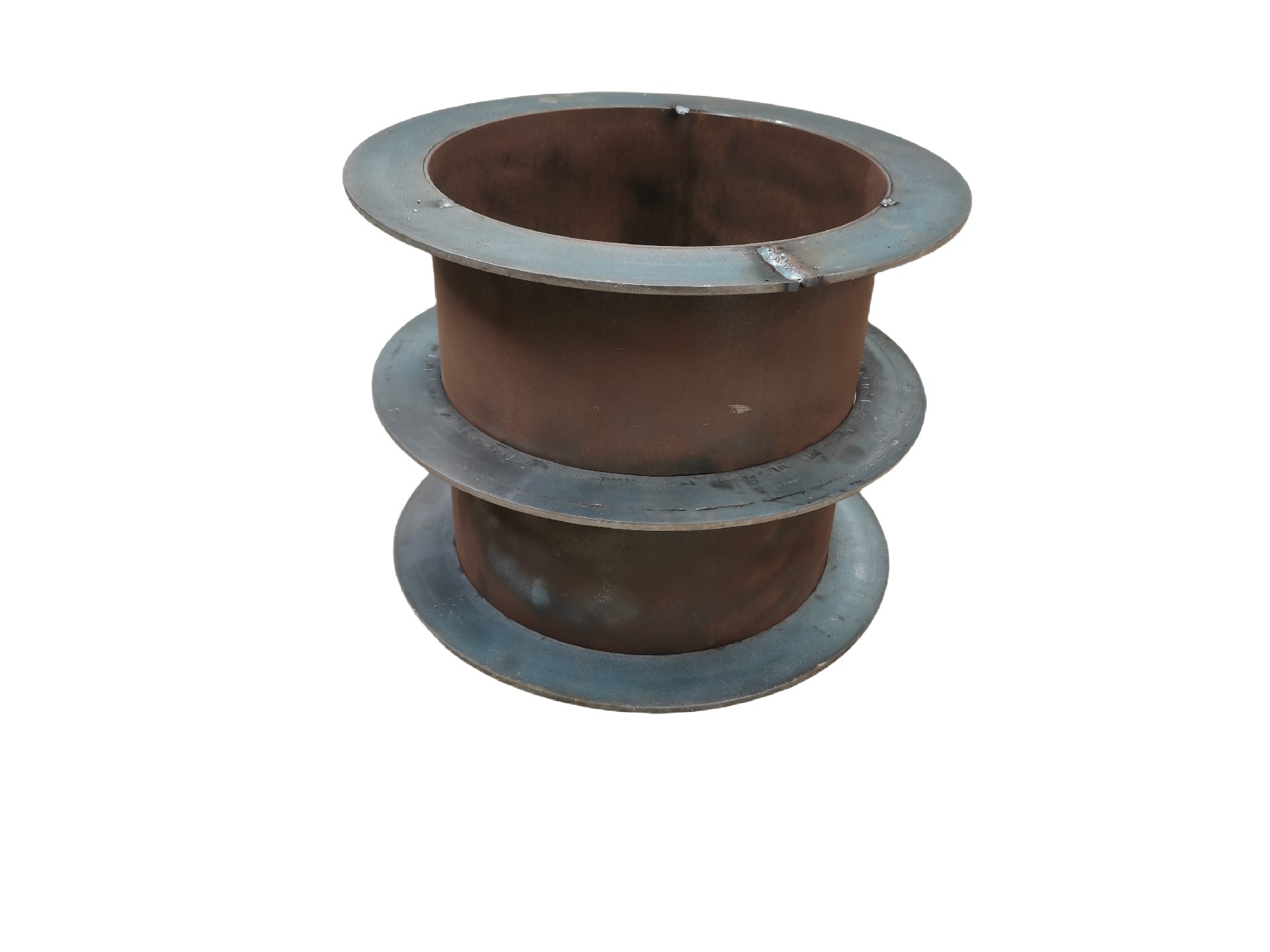

人防排風套管圖片

參考資料:

[1] 人民防空工程戰時通風系統驗收技術規程

[2] 《人民防空地下室設計規范》GB 50038-2005（2023修訂版）
