現代建筑工程中,防護密閉套管扮演著至關重要的角色,它們不僅保障了管道系統的安全穿越,也**了結構的密封性和防護性能。正確理解并應用防護密閉套管的安裝圖是實現這些目標的關鍵

防護密閉套管的類型與規格

在安裝圖上,防護密閉套管的類型和規格是首要信息。圖紙通常會明確標注套管的型號,如A型、B型、C型等,以及防護密閉套管的尺寸和材質。這些信息對于選擇合適的防護密閉套管至關重要。例如,A型和B型防護密閉套管通常由一個管體和一個止水翼環焊接組成,適用于不同的管道類型。

安裝位置的確定

圖紙上會詳細標注防護密閉套管的安裝位置,包括防護密閉套管所在的墻體或樓板的厚度、位置和方向等。這些信息對于**防護密閉套管正確安裝至關重要。安裝位置的準確性直接影響到整個管道系統的密封性和防護性能。

連接方式的標注

防護密閉套管的連接方式是安裝圖中的另一個關鍵要素。圖紙上會詳細說明防護密閉套管與管道的連接方式,以及防護密閉套管與墻體或樓板的連接方式。這些信息對于**防護密閉套管的穩定性和密封性至關重要。例如,剛性密閉套管通常采用焊接或螺栓連接,而柔性密閉套管則可能采用橡膠密封圈或其他形式的密封。

密封要求的說明

密封是防護密閉套管的核心功能之一,圖紙上會明確標注密封要求。這包括防護密閉套管與管道之間的密封方式,以及防護密閉套管與墻體或樓板之間的密封方式。正確的密封處理可以防止水、氣、塵等物質進入管道系統,**工程的安全和**性。

其他要求的考慮

除了上述要素外,圖紙上還可能標注其他要求,如防護密閉套管的固定方式、防護等級等。這些要求對于**防護密閉套管的整體性能和滿足特定的工程需求至關重要。例如,電氣密閉套管可能需要滿足特定的防火和防爆要求,以**電氣線路的安全穿越。

閱讀圖紙的注意事項

在閱讀防護密閉套管的安裝圖時,以下幾點需要特別注意:

1. 仔細閱讀圖紙:

圖紙上的每一項標注和說明都應仔細閱讀,**多角度理解圖紙的內容和要求。

2. 核對尺寸:

圖紙上標注的尺寸應與現場的墻體或樓板厚度、管道尺寸等進行核對,**一致性。

3. 檢查連接方式:

確認圖紙上標注的連接方式是否符合相關規范和標準的要求,以**防護密閉套管的穩定性和密封性。

4. 確認密封要求:

密封要求的準確性對于整個管道系統的防護性能至關重要,應嚴格按照圖紙要求執行。

5. 注意其他要求:

圖紙上的其他要求,如固定方式、防護等級等,也應予以充分考慮,**滿足相關規范和標準的要求。

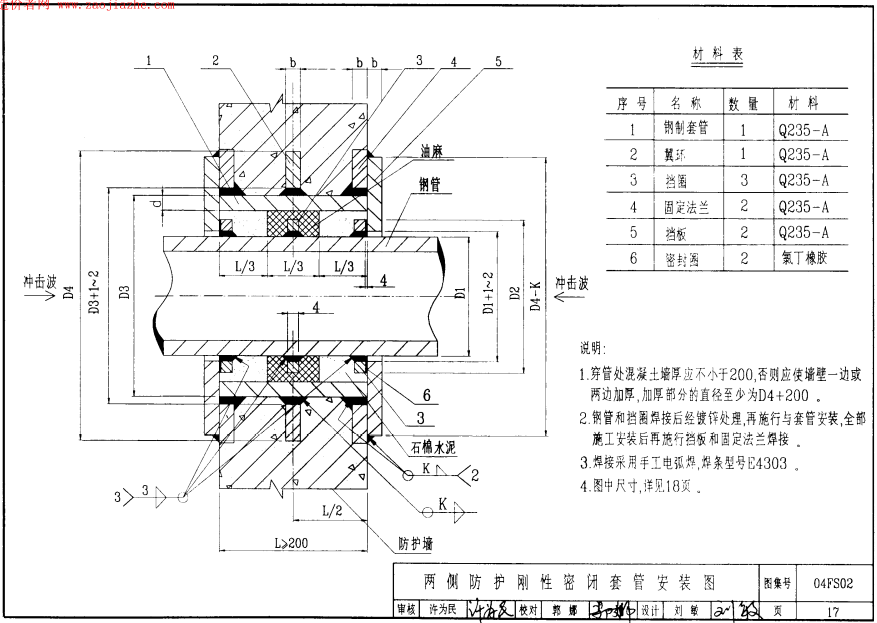

防護密閉套管安裝示意圖

防護密閉套管的安裝圖是**工程質量的關鍵。仔細閱讀和理解圖紙上的信息,可以**防護密閉套管的正確安裝和使用。這不僅涉及到非掃描版套管的類型、規格、安裝位置、連接方式和密封要求,還可能包括其他特定的工程要求。遵循圖紙的指導,結合現實工程的具體情況,可以**防護密閉套管的安裝達到預期的效果,為建筑工程提供堅實的防護保障。
