A型剛性防水套管是一種常用于建筑工程中的穿墻套管,主要用于不承受管道振動和伸縮變形的建筑物。這種防水套管通常由鋼管、翼環和擋圈組成,適用于鋼管穿墻。以下是一些A型剛性防水套管的圖片和相關信息:

1. 剛性防水套管A型結構:

由鋼制a型剛性防水套管、翼環、擋圈組成。這種a型剛性防水套管適用于管道穿墻處不承受管道振動和伸縮變形的建筑物。對于有地震設防要求的地區,應在進入池壁或建筑物外墻的管道上就近設置柔性連接。

2. 產品特點:

A型剛性防水套管具有防腐性能,通常外壁會刷底漆一遍(底漆包括樟丹或冷底子油)。它適用于鑄鐵管和非金屬管,但應根據管材的管壁厚度修正尺寸。

3. 安裝要求:

在安裝時,a型剛性防水套管兩端應用鋼筋三方以上夾緊固定牢固,并不得歪斜。a型剛性防水套管與翼環應雙面焊接,焊縫飽滿,平整,光滑,無夾渣,無氣泡,無裂紋。

4. 尺寸重量表:

A型剛性防水套管有詳細的尺寸和重量表,這些數據對于工程設計和材料采購非常重要。例如,DN50的a型剛性防水套管外徑為114mm,翼環外徑為225mm,管厚為3.5mm,環厚為10mm。

5. 產品示意圖:

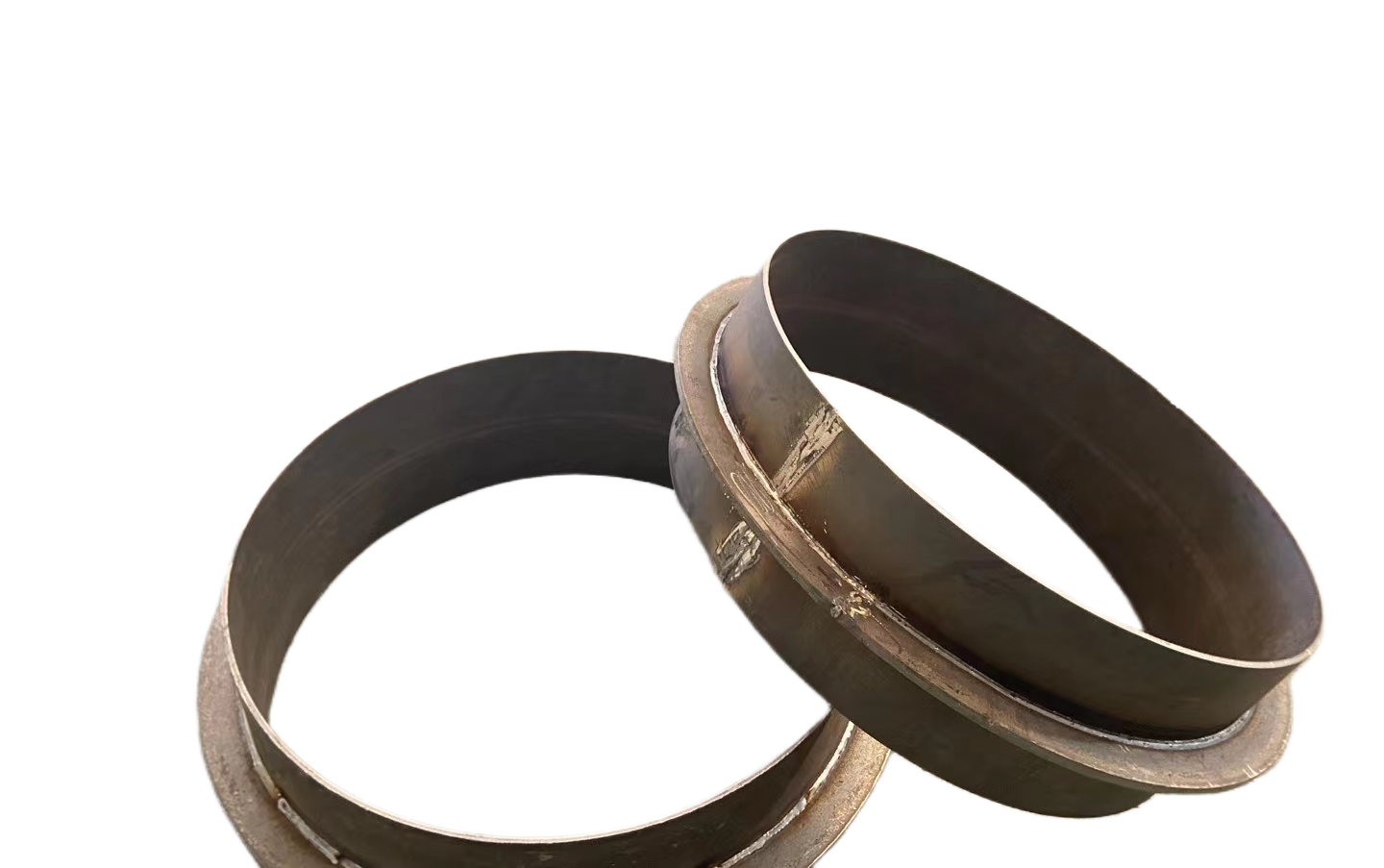

產品示意圖顯示了A型剛性防水套管的各個組成部分,包括本體和翼環。這些圖片有助于理解a型剛性防水套管的結構和安裝方式。

6. 應用場景:

A型剛性防水套管適用于地下室、人防工程的墻體防水,以及其他需要穿墻管道的位置。它通常用于混凝土墻內,有助于墻體的防水。

a型剛性防水套管
