柔性防水套管是一種適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件。它通常由建筑科學研究院研制設計的S312、02S404標準圖集制造。柔性防水套管可以解決普通套管與管道之間以及柔型防水套管與墻壁之間的漏水問題。

1. 密封要求

封堵材料:

當迎水面為腐蝕性介質時,可采用封堵材料將縫隙封堵。

填料材料:

柔性防水套管的填料材料包括瀝青麻絲、聚苯乙烯板、聚氯乙烯泡沫塑料板。

密封膏:

常用的密封膏有聚硫密封膏和聚氨酯密封膏。

焊接要求:

焊接結構尺寸公差與形位公差按照J(rèn)B/T5000.3-1998執行,焊接采用手工電弧焊,焊條型號E4303,牌號J422。

2. 分類

國標和非標:

根據與標準圖集可以分為國標和非標。國標型防水套管?chē)?yán)格按照建設部相關的02S404或02S312標準圖集選材和生產,而非標則在外形和大概結構符合標準圖集的情況下,對法蘭厚度、翼環厚度、管徑與厚度放寬要求。

S312型和02S404型:

根據圖集可以分為S312型柔性防水套管和02S404型柔性防水套管,二者在外形尺寸、結構形式上都有不同。

3. 選擇安裝

國標和非標選擇:

柔性防水套管分為國標和非標兩種,國標嚴格按照標準圖集選材和生產,而非標則在外形與大概結構符合圖集要求外,對法蘭厚度、翼環厚度、管徑與管壁厚度做出下差尺寸,以減少重量和成本。

安裝說明:

包括封堵材料的使用、非混凝土墻壁的處理、混凝土墻壁厚度的要求、柔型防水套管重量的計算、柔性填料材料和密封膏的選擇、焊接要求等。

4. 規格

柔性防水套管的規格范圍為DN15mm至DN3200mm。

5. 剛性區別

柔性防水套管:

適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物,內部有檔圈之類的結構,用于有減震需要的管道。

剛性防水套管:

適用于管道穿過墻壁之處要求一般防水的構筑物,外部有翼環,用于一般管道穿墻。

6. 注意事項

適用場景:柔性防水套管適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物。

非混凝土墻壁處理:

如遇非混凝土墻壁時應改用混凝土墻壁,共澆注混凝土范圍應比翼環直徑大200mm,而且須將柔型防水套管一次澆固于墻內。

尺寸定制:

表中DN尺寸和墻厚尺寸可根據用戶需要生產,定貨時請注明通徑、管外徑、墻厚。

7. 使用說明

尺寸單位:

本圖尺寸均以毫米來計。

適用場景:

柔性防水套管一般穿過墻壁之處受有振動或有嚴密防水要求的構筑物。

防腐處理:

柔型防水套管部分加工完成后,在其外壁均刷底漆一遍,外層防腐由設計決定。

非混凝土墻壁處理:

如遇非混凝土墻壁時應改用混凝土墻壁,其澆注混凝土范圍應比翼環直徑大200mm,而且須將柔型防水套管澆固于墻內。

混凝土墻厚要求:

穿管處之混凝土墻厚應不小于300mm,否則應使墻壁一邊加厚或兩邊加厚。

柔型防水套管重量計算:

柔型防水套管的材料重量是按墻厚L值為300mm應另行計算。

焊接材料:

柔型防水套管部件焊接材料用A3材料制作,T42焊接。

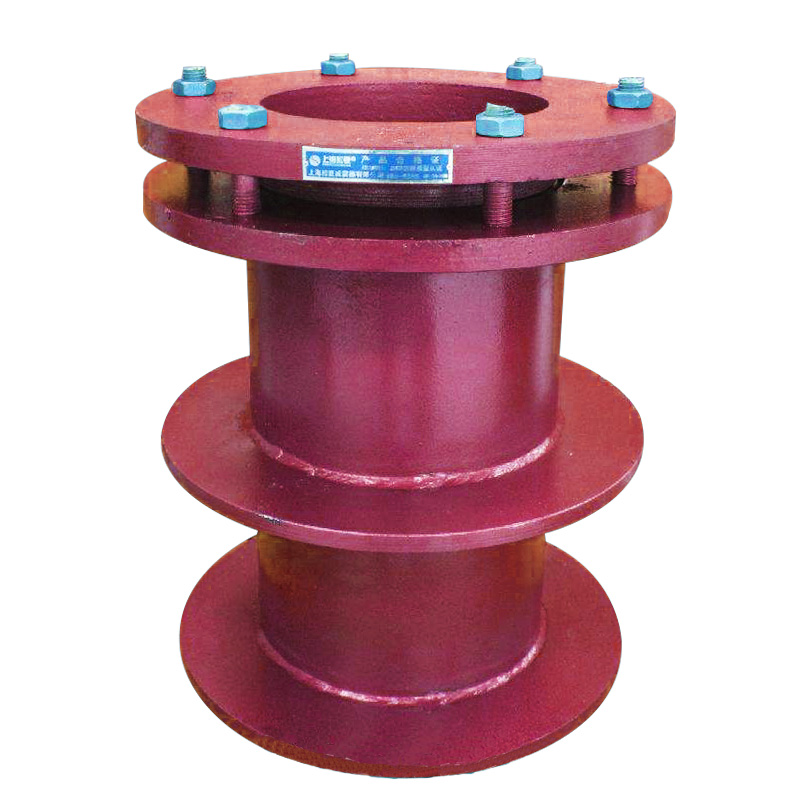

柔性防水套管
