鋼性防水套管的安裝圖通?？梢栽谙嚓P(guān)的標準圖集中找到,如《02S404防水套管》標準圖集。這些圖集詳細介紹了鋼性防水套管的安裝方法、尺寸要求以及與其他管道配件的連接方式。

一、安裝步驟

1. 確定安裝位置:

根據設計要求,確定鋼性防水套管的安裝位置,確保其與管道的走向一致。

2. 準備工作:

清理安裝位置的墻體或樓板,確保其表面平整、干凈。

3. 安裝鋼性防水套管:

將鋼性防水套管插入墻體或樓板的預留孔中,確保鋼性防水套管的翼環與墻體或樓板的表面平齊。

4. 固定鋼性防水套管:

使用膨脹螺栓或其他固定件將鋼性防水套管固定在墻體或樓板上,確保其牢固**。

5. 連接管道:

將管道穿過鋼性防水套管,并使用法蘭或其他連接件將管道與鋼性防水套管連接起來,確保連接處密封良好。

6. 填充密封材料:

在鋼性防水套管與墻體或樓板之間的空隙中填充密封材料,如瀝青麻絲、密封油膏等,確保其密封性能。

7. 檢查驗收:

安裝完成后,對鋼性防水套管進行檢查驗收,確保其安裝質量符合設計要求和相關標準。

二、注意事項

1、尺寸要求:

鋼性防水套管的尺寸應根據管道的直徑和墻體或樓板的厚度進行選擇,確保其與管道和墻體或樓板的匹配。

2、固定方式:

鋼性防水套管的固定方式應根據墻體或樓板的材質和結構進行選擇,確保其固定牢固**。

3、密封材料:

填充的密封材料應具有良好的密封性能和耐久性,確保其在使用過程中不會發生滲漏。

4、防腐處理:

鋼性防水套管在安裝前應進行防腐處理,如涂刷防腐漆等,確保其在使用過程中不會發生腐蝕。

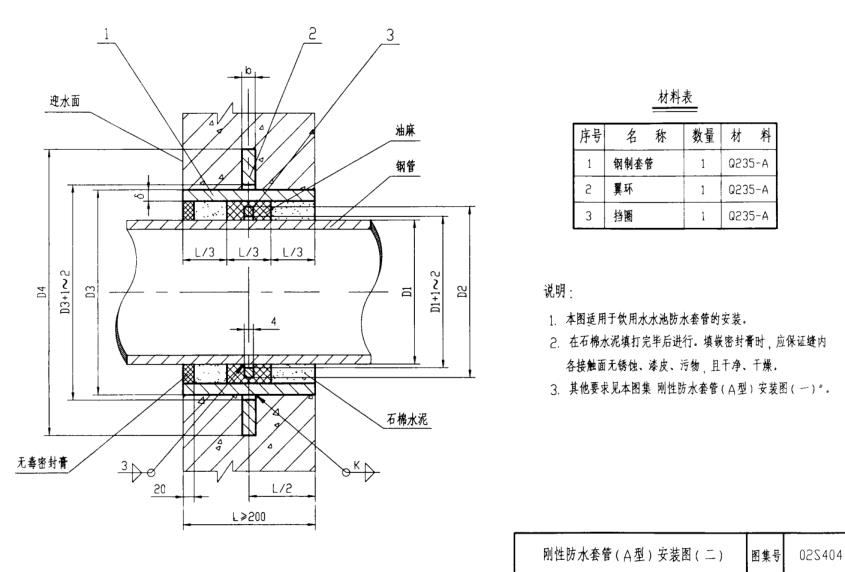

鋼性防水套管安裝圖

正確的安裝方法和注意事項,可以確保鋼性防水套管在使用過程中具有良好的防水性能和耐久性,保護管道和建筑物的安全。
