關于07FD02防密閉套管翼環規范,以下是一些關鍵信息:

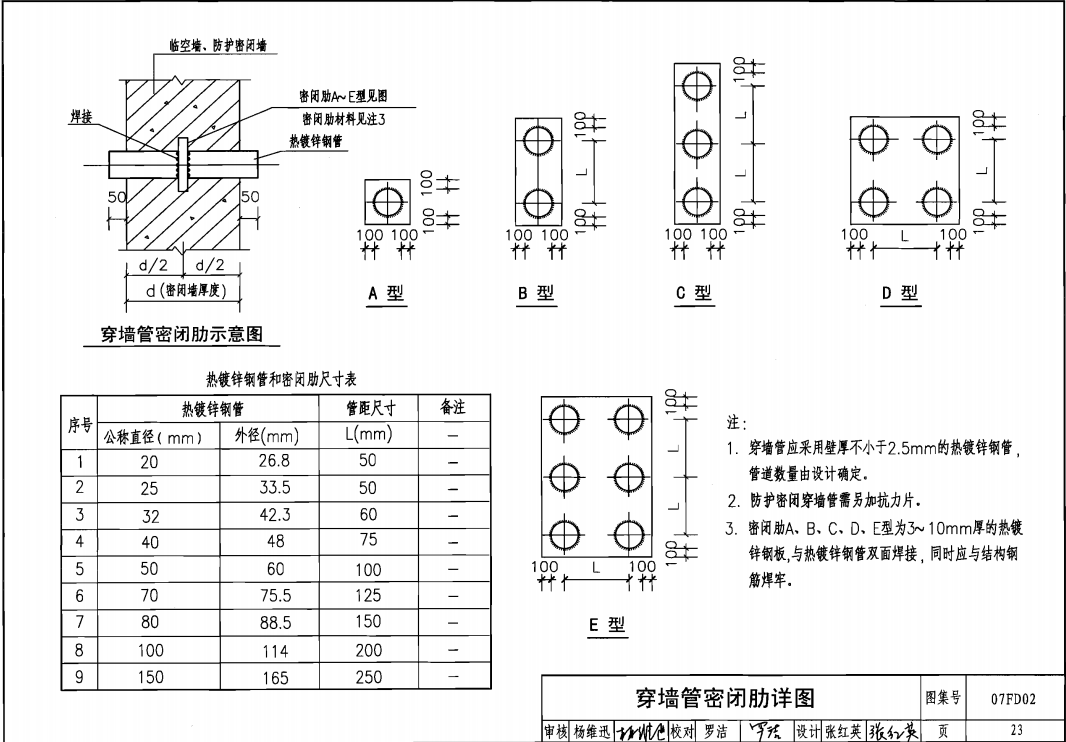

1. 密閉穿墻短管的制作及安裝:

   當管道穿越防護密閉隔墻時,*須預埋帶有密閉翼環和防護抗力片的密閉穿墻短管。給水管、壓力排水管、電纜電線等的密閉穿墻短管,應采用壁厚大于3mm的鋼管。

   通風管的密閉穿墻短管,應采用厚2～3mm的鋼板焊接制作。其焊縫應飽滿、均勻、嚴密。

   密閉翼環應采用厚度大于3mm的鋼板制作。鋼板應平整,其翼高宜為30～50mm。密閉翼環與密閉穿墻短管的結合部位應滿焊。

   密閉翼環應位于墻體厚度的中間,并應與周圍結構鋼筋焊牢。密閉穿墻短管的軸線應與所在墻面垂直,管端面應平整。

2. 密閉穿墻短管兩端伸出墻面的長度:

  電纜、電線穿墻短管宜為30～50mm;給水排水穿墻短管應大于40mm;通風穿墻短管應大于100mm。

3. 密閉穿墻短管作套管時的規定:

   在套管與管道之間應用密封材料填充密實,并應在管口兩端進行密閉處理。填料長度應為管徑的3～5倍,且不得小于100mm。

   管道在套管內不得有接口;套管內徑應比管道外徑大30～40mm。

4. 防護抗力片的制作:

   密閉穿墻短管應在朝向核爆沖擊波端加裝防護抗力片?？沽ζ瞬捎煤穸却笥?mm的鋼板制作。

5. 人防密閉套管的執行標準:

   人防密閉套管執行的標準是《07FS02防空地下室給排水設施安裝》。

6. 人防密閉套管的組成和應用:

   A型人防密閉套管主要由鋼制套管和翼環做成,適用與穿鋼塑復合管的管道。B型人防密閉套管主要由鋼制套管、翼環和擋圈組成,適用與穿鋼管的管道。

防密閉套管翼環規范07FD02

07FD02防密閉套管翼環規范的詳細描述,包括其用途、特點、安裝要求、規格參數、執行標準和型號分類。這些規范對于確保人防工程的安全性和有效性至關重要。
