人防區域穿墻套管出墻規范主要依據《人民防空地下室設計規范》GB50038以及相關的國家標準圖集來確定。

一、伸出墻面長度要求

1.電纜穿墻套管:

伸出墻面的長度應為30~50mm。這一要求旨在確保套管能夠有效保護電纜,同時避免伸出過長對建筑外立面造成影響。

2.建筑給水排水穿墻套管:

應超出墻面40mm。這是為了確保給排水管道在穿越墻體時能夠得到充分的保護,防止因墻體擠壓或砂漿壓迫而損壞。

3.空氣流通穿墻套管:

伸出墻面的長度不應超過100mm。這一要求旨在保持空氣流通的順暢性,同時避免套管過長影響建筑美觀和安全性。

二、套管制作與安裝要求

1.材料選擇:

套管應采用壁厚大于3mm的鋼管和3mm的鋼板(做翼環)焊接制作。這是為了確保套管的強度和耐久性,能夠承受一定的壓力和沖擊。

2.翼環制作:

密閉翼環應采用厚度大于3mm的鋼板制作,鋼板應平整,其翼高宜為30~50mm。密閉翼環與密閉穿墻短管的結合部位應滿焊,以確保密封性。

3.安裝位置:

密閉翼環應位于墻體厚度的中間,并應與周圍結構鋼筋焊牢。這是為了確保套管在墻體中的穩定性和密封性。

4.軸線與墻面關系:

密閉穿墻短管的軸線應與所在墻面垂直,管端面應平整。這是為了確保套管在安裝后能夠保持正確的位置和姿態,不影響其使用效果。

三、其他注意事項

1.防腐處理:

套管在安裝前應在套管外壁刷底漆一道,套管內應刷防銹漆兩道。這是為了延長套管的使用壽命,防止其因腐蝕而損壞。

2.填充物要求:

在防水套管與管道正中間應應用橡膠制品添充壓實度,并應在立管兩側進行封閉式處理。填充物長度應是管經的3~5倍,且不能小于100mm。這是為了確保套管與管道之間的密封性,防止水或其他液體滲入。

3.驗收要求:

在人防驗收時,應對穿墻套管進行質量檢驗。這包括檢查套管的伸出墻面長度、制作與安裝質量、密封性等是否符合規范要求。

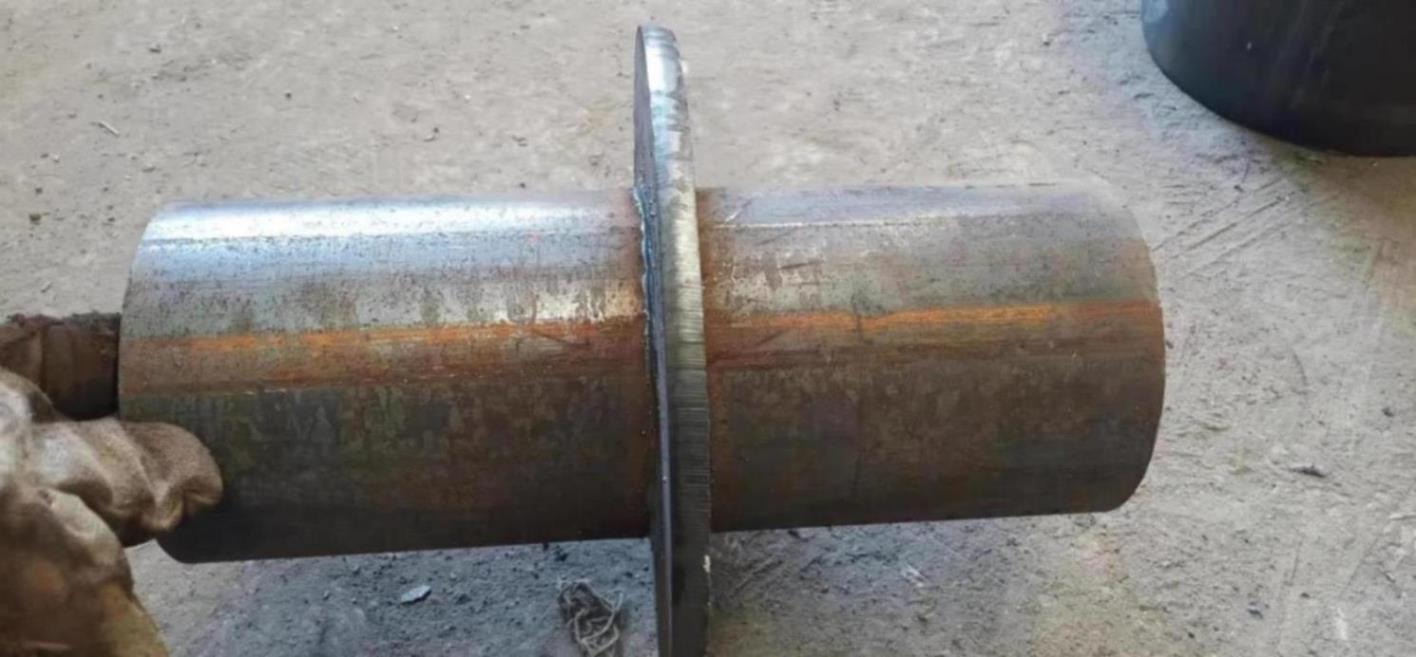

人防區域穿墻套管

人防區域穿墻套管出墻規范涉及多個方面,包括伸出墻面長度要求、套管制作與安裝要求以及其他注意事項等。設計和施工中,應嚴格遵守這些規范要求,以確保人防工程的安全性和功能性。
