柔性防水套管作為建筑防水工程中的重要一環,其規范要求至關重要。奧凡將深度解析柔性防水套管的規范要求,涵蓋執行標準、適用范圍、結構形式、材料要求、安裝要求等多個方面,旨在為讀者提供一份專業的技術指南。

執行標準

柔性防水套管遵循國家建筑標準設計圖集02S404,該標準由中華人民共和國建設部批準,中國建筑標準設計研究院于2002年12月1日發布。這一標準確保了柔性防水套管的質量與性能。

適用范圍

柔性防水套管適用于有地震設防要求的地區,特別適用于管道穿墻處需要承受振動、管道伸縮變形或有嚴密防水要求的構(建)筑物。其應用范圍廣泛,涵蓋住宅、商業、工業等多個領域。

結構形式與材料要求

柔性防水套管一般由翼環、防水套管和密封材料組成,分為A型和B型兩種結構形式。管壁厚度根據管徑不同有明確要求,如DN100的管壁厚度為4.5mm,DN125至DN200的管壁厚度為6mm等。密封材料常用瀝青麻絲、聚苯乙烯板等,而密封膏則常用聚硫密封膏、聚氨酯密封膏等。

安裝要求

在安裝柔性防水套管時,需確保穿墻處墻壁為混凝土墻壁,且柔性防水套管應一次澆筑于內墻。柔性防水套管應牢固固定在墻或板內,管道從中通過。為確保密封效果,柔性防水套管與管道之間應采用柔性材料封堵,同時套管外壁應增加不少于1圈的防水翼,確保與墻壁澆筑成一個整體。

其他技術要求

柔性防水套管在焊接、卷制成型等方面也有嚴格要求。焊接結構尺寸公差與形位公差需按照相關標準執行,焊條型號、焊縫坡口形狀與尺寸也有明確規定。當柔性防水套管采用卷制成型時,周長允許偏差也有明確要求。此外,穿墻處混凝土墻壁厚應不小于300mm,否則需進行加厚處理。

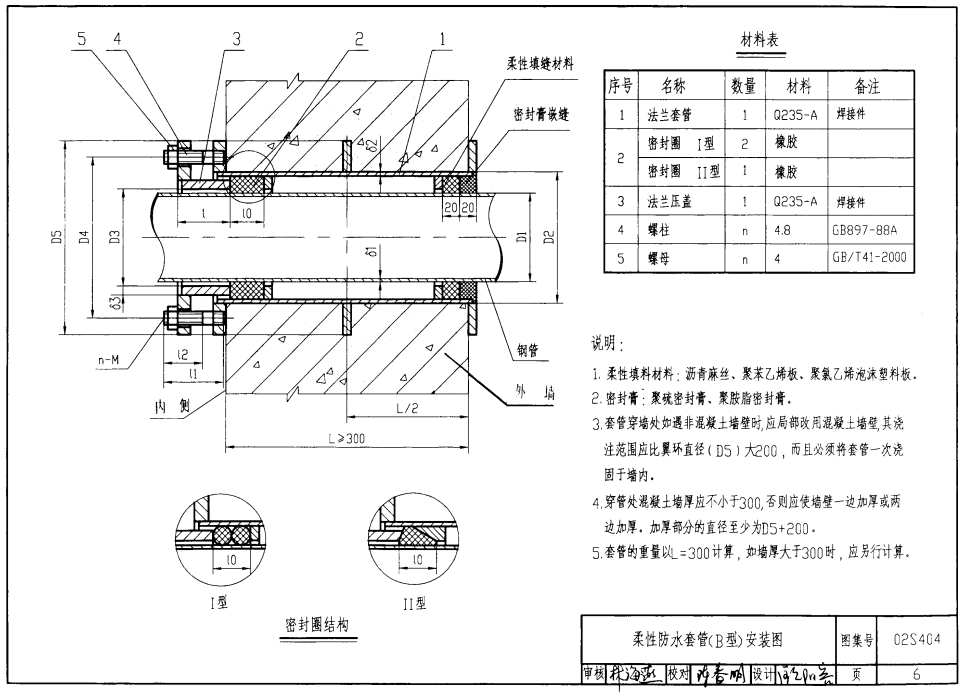

柔性防水套管安裝示意圖

作為防水套管技術行家,我們建議您在安裝柔性防水套管時,務*遵循規范要求,確保工程質量。
