電子設備中,防水套管是非常重要的部件,因?yàn)樗梢员Ｗo(hù)設備免受外界環境的影響。不同類型的防水套管有不同的應用場景。奧凡將介紹防水套管圖例符號大全,包括各種圖例符號的含義和應用場景。

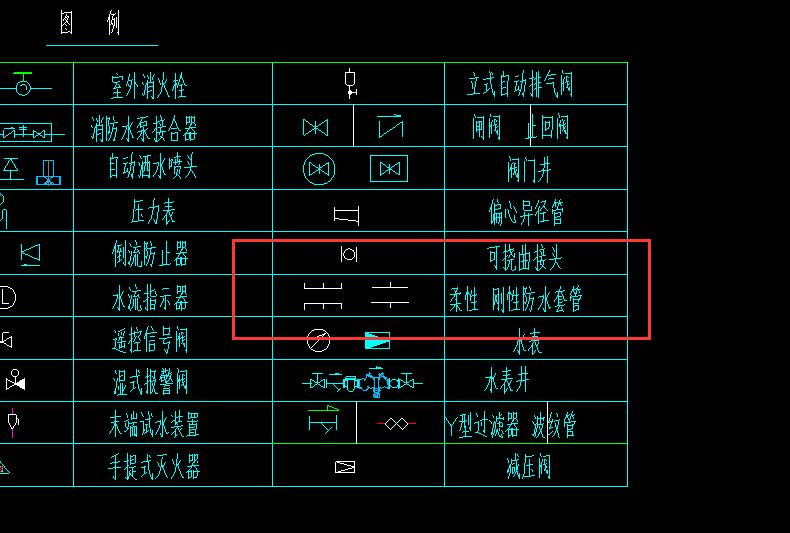

防水套管圖紙圖例符號

一、防水套管圖例符號的含義

防水套管圖例符號通常包括以下內容:

防水套管的形狀和尺寸:

通常用圖形來表示防水套管的形狀和尺寸,例如圓形、方形、長方形等。

防水套管的材料:

通常用文字或符號來表示防水套管的材料,例如橡膠、塑料、金屬等。

防水套管的防水等級:

通常用IPX1、IPX2、IPX3、IPX4、IPX5、IPX6、IPX7、IPX8等符號來表示防水套管的防水等級。

防水套管的顏色:

通常用顏色來表示防水套管的等級,例如紅色表示IPX1等級,藍色表示IPX2等級等。

二、各種圖例符號的含義和應用場景

IPX1等級防水套管圖例符號:

IPX1等級的防水套管通常用于防止滴水進入設備,采用紅色圖形符號表示,常用于浴室或水療中心等場所使用的電子設備。

IPX2等級防水套管圖例符號:

IPX2等級的防水套管通常用于防止垂直于地面的小水滴滴入設備,采用藍色圖形符號表示,常用于戶外電子設備。

IPX3等級防水套管圖例符號:

IPX3等級的防水套管通常用于防止有一定角度的水滴進入設備,采用綠色圖形符號表示,常用于戶外電子設備。

IPX4等級防水套管圖例符號:

IPX4等級的防水套管通常用于防止液體由各個方向飛濺進入設備,采用黃色圖形符號表示,常用于工廠、實驗室等場所使用的電子設備。

IPX5等級防水套管圖例符號:

IPX5等級的防水套管通常用于防止噴水的進入設備,采用白色圖形符號表示,常用于戶外電子設備。

IPX6等級防水套管圖例符號:

IPX6等級的防水套管通常用于防止強烈噴水的進入設備,采用黑色圖形符號表示,常用于汽車、工廠等場所使用的電子設備。

IPX7等級防水套管圖例符號:

IPX7等級的防水套管通常用于防止浸泡在水中一定時間后設備仍能正常工作,采用紫色圖形符號表示,常用于潛水表、智能手機等電子設備。

IPX8等級防水套管圖例符號:

IPX8等級的防水套管通常用于防止強烈水沖擊或沉沒在水中一定時間后設備仍能正常工作,采用橙色圖形符號表示,常用于軍用電子設備、潛水設備等電子設備。

不同類型的防水套管有不同的應用場景和防水等級,對于每一個防水等級都有對應的圖例符號來表示其含義和特點。防水套管實際應用中,我們只需要根據具體要求和場景選擇適合的防水套管即可。需要注意不同品牌和型號的防水套管可能存在差異,因此需要在選擇時仔細閱讀產品說明。
